电线电缆中的各种截面积，你知道怎么区分吗？

电线电缆作为传输电能和信号的关键元件，在现代社会的各个领域都具有不可或缺的重要作用。在日常生活中，很多人在挑选电线电缆时，往往会依据电线的截面积来做出选择。然而，这样的做法是否真的恰当呢？要弄明白这个问题，我们首先需要深入理解几个常见的电缆截面积概念，然后再进行判断。接下来，将为大家详细解析电缆中常用的几个截面积。

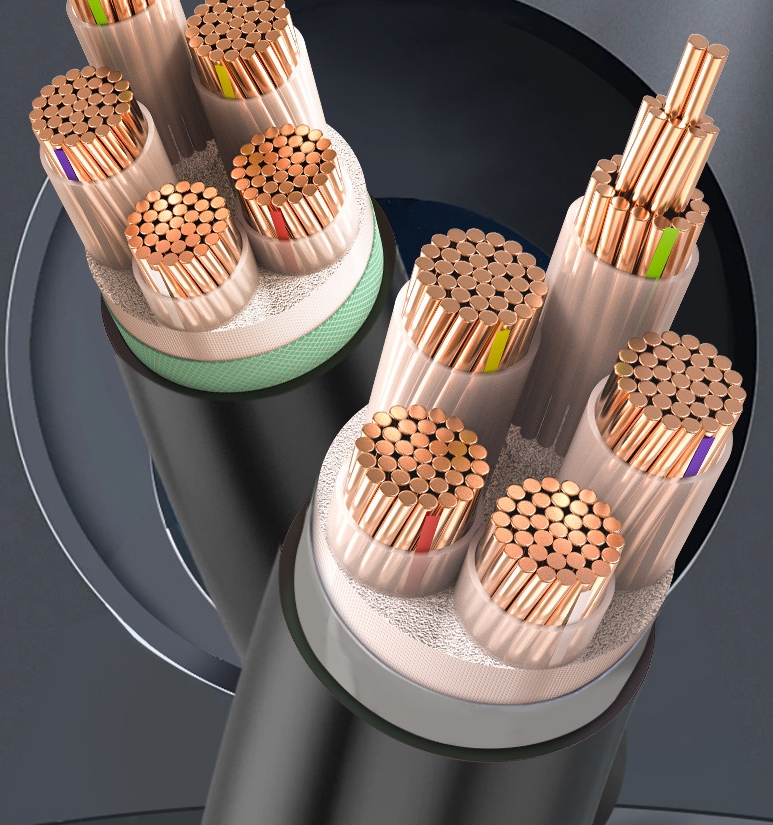

01电缆中常用的“标称截面积”解析

标称截面积是用于确定导体特定尺寸的数值，它与直接测量无关。标称截面积指的是电缆产品中明确规定的量值，作为用来描述电线、电缆产品规格型号的一种代号或名称。它的主要作用是在产品制造过程中，方便文件管理和生产管理。对于用户和设计人员来说，标称截面积有助于他们选择合适的产品，并为生产和电气设计提供指导。然而，需要注意的是，标称截面积并不要求直接测量实际截面。

02电缆中常用的“设计截面积”解析

在低压配电系统的设计中，电缆和电线截面的选择必须不低于设计值。这是为了确保系统的正常运行和安全性。当这些电缆和电线进场时，我们需要对它们的截面和每芯导体电阻值进行见证取样送检。

这里所说的设计值指的是设计截面积。需要注意的是，与直接相关的变量是导体电阻R，而不是导体的实际截面。当我们评估电线电缆的设计截面或标称截面时，我们实际上是在考核它的电阻值，而不是直接测量它的实际截面值。

03电缆中常用的“实际截面积”解析

实际截面积是指导体的几何截面积。对于电线电缆的生产者来说，要确定某一标称截面的导体截面究竟要设计到多大才能满足标准要求，并不是指实际截面必须大于或等于标称截面，而是指在该标称截面下的设计截面（电气截面）要满足标准要求，也就是直流电阻是否符合标准。这才是设计导体实际截面大小的依据。

如果选择了导电性较高的导体材料，那么实际截面可以相对小一些；反之，如果导体材料的导电性较低，那么实际截面就应该大一些。

04电线电缆产品标准中对导体截面积的要求

电线电缆产品标准中对导体截面积的要求如下：目前，各大电线电缆标准体系的产品标准都采用标称截面积或规格代号来区分不同截面的导体。例如，IEC标准（IEC60227、IEC60245、IEC60502等）、欧洲标准（EN50525等）和国家标准（GB/T5013、GB/T5023、GB/T12706等）都使用标称截面积（单位：平方毫米）作为不同截面导体规格的代号。对于不同截面规格代号的考核，都是通过导体电阻值来进行要求的，而不是实际测量导体截面积。

在国家标准中，对电缆导体符合GB/T3956的要求进行考核，主要包括以下两个方面：1）软导体的单线最大直径和硬导体中单线最少根数应符合GB/T3956的要求；2）导体在20℃时的电阻应符合GB/T3956的要求。

在GB/T3956中，导体共分为四种：第1种（实心导体）、第2种（绞合导体）、第5种（软导体）和第6种（比第5种更柔软的导体）。其中，第1种和第2种导体通常用于固定敷设的电缆中（如布电线、电力电缆等）。第5种和第6种导体则用于软电缆和软线中（如电源线、橡套电缆等），也可用于固定敷设。

05小结

在以上四种导体中，不同标称截面积导体规格考核的20℃时最大导体电阻值，各个标称截面积导体规格与其最大导体电阻值存在一一对应的关系。因此，对于电线电缆产品标准，只要导体能达到所声称的标称截面积对应的最大电阻值要求，导体单线直径或根数满足标准要求即可判定合格。
